產品簡介
設備采用先進的X射線圖像檢測系統，綜合高效半導體探測器、數字圖像處理技術和計算機圖像顯示技術，為用戶提供了一個高效可靠和具有服務功能的高質量圖像處理系統。此設備能存儲多幅高清圖像，具有可靠的違禁品智能識別報警功能、人包關聯、圖像增強、網絡擴展互聯、自動檢測維護功能等，同時還采用簡單人性化的操作設計，使用戶操作更加方便快捷。
功能特點
X射線包裹圖像渲染
采用智探智能識別算法，對X射線掃描的包裹物體進行圖像渲染顯示包裹物品的形狀和物質大小，對檢測物品的材料屬性進行危險品判讀。
X射線包裹圖像增強顯示
采用智探智能識別算法，支持對X射線包裹圖像進行不同圖像增強效果的處理，以便于操作人員更加方便的分析包裹物品信息。支持彩色/黑白、局部增強、超級增強、邊緣增強、圖像掃描、圖 像反色、高能穿透加強、加亮、減暗、難穿透報警、智能疊加、垂直翻轉、偽彩色等增強功能。
違禁品智能識別
采用智探智能識別算法，支持對X射線包裹圖像進行違禁品識別分析（ 如刀具、液體、壓力罐 、槍支、打火機等違禁品），智能框實時跟蹤包裹物品移動，可根據設置的危險等級疊加不同顏色的智能框方便操作人員判別，支持聯動報警，如語音提示、聲光報 警、傳送帶停止等。
人包關聯
安檢設備標配傳送帶進、出包口攝像頭，實時錄像，支持對包裹、人進行關聯保存及查詢。
包裹統計
支持存儲所有檢測結果并統計成報表，可通過不同類別及時間段查詢并導出報表。
包裹連續成像
支持過包途中如暫停傳送帶，再次開啟傳送帶時，可保證包裹成像連續不中斷。
安全防護
X射線防護高于國標要求，泄露劑量低于0.5μGy/h。
應用場景
適用于手提行包、公文包、郵包，快件以及小型包裹的安全檢 查，可廣泛應用于政府機關大樓、法院、檢察院、公安局等重點場所的安檢領域。
技術參數
系統參數
主處理器內存 操作系統 | intel 雙核處理器 |
8G | |
嵌入式Linux操作系統 | |
操作界面 | 本地GUI操作（全功能）,WEB客戶端 |
基本參數
通道尺寸 | 500mm×300mm |
射線源陽極管電壓 | 80KV |
射線源冷卻方式 | 密封油浴加強制風冷 |
線分辨力 | 38AWG |
穿透分辨力 | 36AWG |
空間分辨力 | 垂直：0.8mm 水平：0.8mm |
穿透力 | 10mm |
單次劑量 | ≤1.9 μSv(μGy) |
泄露劑量 | ≤0.1μSv/h(μGy/h) |
噪音級 | 不大于55dB |
傳送帶速度 | 0.2m/s |
傳送帶最大負荷 | 80Kg |
安全性能要求 | 符合GB15208.1-2018要求 |
電磁兼容性要求 | 符合GB15208.1-2018要求 |
電氣安全 | 符合GB15208.1-2018要求 |
環境適應性 | 符合GB15208.1-2018要求 |
泄漏電流 | 不大于0.25mA |
膠卷安全性 | 對符合ASA/ISO 1600標準膠卷安全 |
安全性能要求 | 符合GB15208.1-2018要求 |
智能分析
預覽
| 支持實時顯示X射線包裹圖像畫面、攝像頭畫面，支持實時對安檢物品智能分析 |
物體識別 | 對通過X射線掃描的包裹進行物品智能識別，智能框跟隨物品移動 |
識別種類 | 支持12種物品識別，如管制刀具、槍支、噴灌、液 體、打火機、煙花爆竹、指虎、警棍、手銬、電子產品、雨傘、鈍器等違禁物品 |
危險等級 | 高危，警告，安全，可根據物品種類自定義危險等級 |
事件聯動 | 根據危險等級，觸發聲光報警（報警IO輸出）、語音提示、平臺報警等 |
圖片存儲 | 支持不少于100W張圖片存儲，圖片內包含危險等級和物品種類識別信息，可查看原圖及智能圖 |
行包查詢 | 支持根據時間、物品類型等查詢、回放并導出安檢機包裹圖片、關聯的視頻錄像 |
報表查詢 | 支持根據時間、物品類型等生成數據報表并導出 |
備份方式 | USB/網絡 |
功能參數
開機自檢 | 具有故障自檢功能，出現故障時自動判斷，及時給出提示故障代碼信息 |
圖像處理 | 具有彩色/黑白、局部增強、超級增強、邊緣增強、圖 像掃描、圖像反色、高能穿透加強、加亮、減暗、難穿透報警、智能疊加、垂直翻轉、偽彩色等功能 |
圖像回拉 | 可實現20幅已檢圖像回放 |
圖像放大 | 支持X射線圖像1-64倍畫面整體放大，可通過鼠標或鍵盤拖動中心焦點位置 |
設備診斷 | 可通過診斷界面對設備關鍵性元器件進行診斷，元器件包括探測器、電機正反轉、紅外傳感器、專用鍵盤等 |
安檢設置 | 可對可編程鍵、成像顯示（垂直鏡像、最大放大倍 數）、掃描方式設置（雙向、方向、強掃、節能）、行李計數器、人包關聯等功能進行設置 |
視頻參數
視頻輸出 | 1路DVI轉HDMI視頻輸出 每路分辨率最大支持1920*1080@60Hz |
視頻輸入（網絡） | 12路視頻流輸入，8路IPC+4個POE；默認連接2個POE； 最大支持4K視頻流接入； 支持H.265/H.264/MJPEG/MPEG4類型編碼 |
音頻輸出 | 2路，MIC Out（3.5mm） |
錄像模式 | 錄像計劃(連續錄像, 事件聯動錄像,不錄像)，手動錄像 |
壓縮格式 | H.265/H.264/MJPEG/MPEG4 |
內置硬盤 | 最大支持4塊10T SATA硬盤，默認配置1塊4T硬盤 |
磁盤模式 | 單盤，RAID 0/1/5（企業級硬盤），全局熱備 |
網絡接口 | 1個RJ45 10M/100M/1000M自適應以太網口 4個RJ45 POE 10M/100M網絡接口 |
網絡協議 | HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IP Filter, IP Search (Support Dahua IP camera, DVR, etc.) |
互聯協議 | ONVIF, SDK等 |
接口參數
RS232接口 | 1路RS232接口 |
電源接口 | 1路，用于顯示器供電 |
USB接口 | 2路USB3.0，用于連接操作鍵盤和鼠標 |
顯示接口 | 1路HDMI輸出/1路VGA輸出 |
報警輸出接口 | 1路報警輸出（支持12V供電） |
急停按鈕開關 | 2個，2個位于機身 |
電源按鈕 | 1個，位于機身頂部 |
鑰匙開關 | 1個，位于機身頂部 |
指示燈
| 安檢機機身： 電源燈：上電即常亮綠燈亮，升級或異常時綠燈閃爍射線指示燈：開啟X射線時紅燈常亮，關閉X射線時不亮燈 鑰匙開關指示燈：鑰匙轉到ON后綠燈常亮，鑰匙轉到OFF后綠燈不點亮 射線指示燈：開啟X射線時紅燈常亮，關閉X射線時不亮燈
|
常規參數
供電 | AC 220V～240V，50-60Hz |
功耗（典型值） | 220W |
最大功耗 | 650W |
智能溫控 | 支持主板、硬盤溫度識別，智能風扇調速，運行平穩安靜 |
工作溫度 | 0℃～+45℃ |
工作濕度 | 0%～95% |
儲存溫度 | -20°C ~ +70°C |
儲存濕度 | 0 ~ 95% RH |
機身尺寸 | 1665mm × 766mm × 1237mm |
包裝尺寸 | 1805mm × 1026mm × 1425mm |
凈重 | 300kg |
毛重 | 450kg |
安裝方式 | 臺式安裝 |

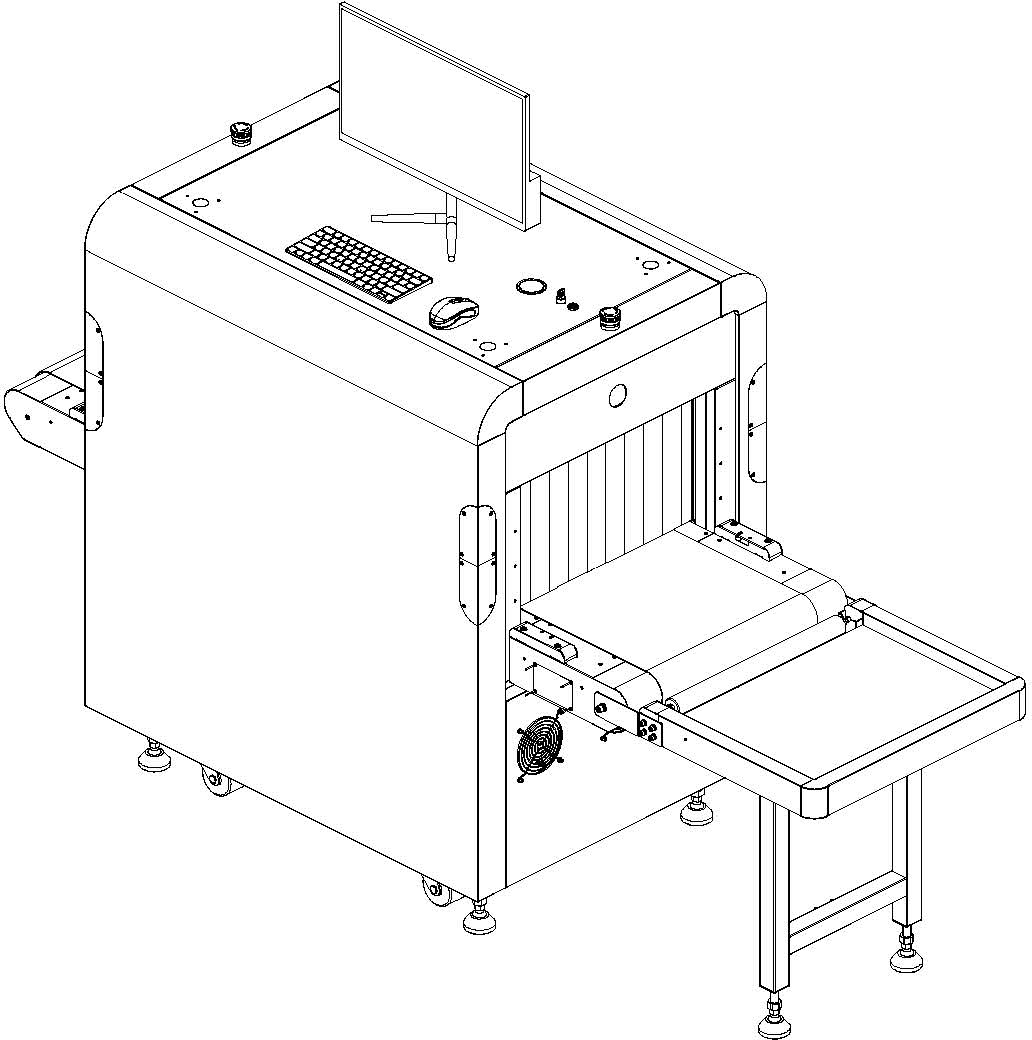

安裝示意圖

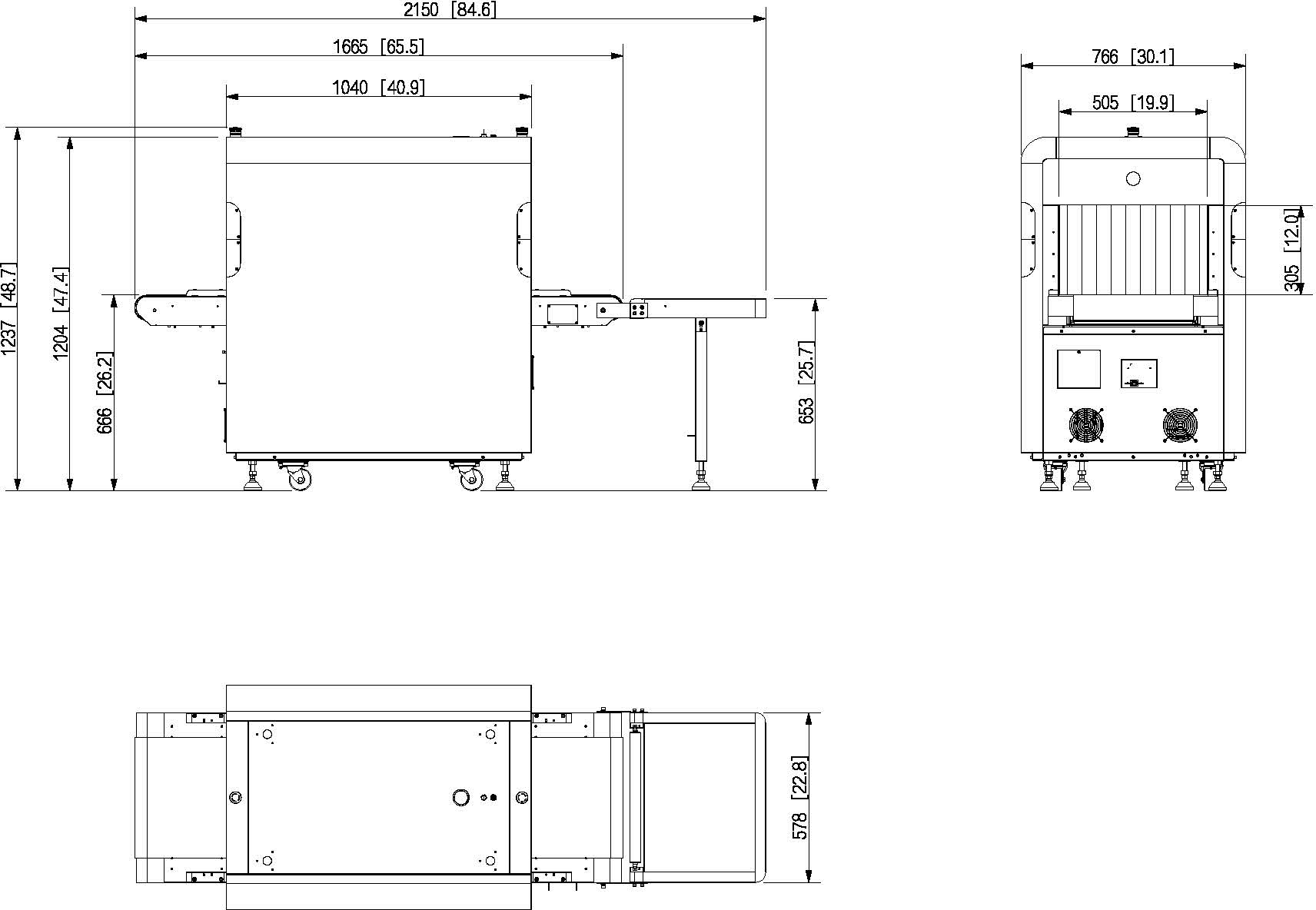

產品尺寸
